E12灯头ip测试试验方法及要求

E12灯头ip测试试验方法及要求

温升试验镍圈概述:

 满足GB/T24392-2009 和 IEC60360:2002相关灯头温升测试标准要求制作而成。
(1)成分:NI纯度99.6%以上的日本进口纯镍;
(2)结构和特性: 材料的晶粒应精细且有规则结构,晶粒度:最小值为ASTM8(最大不超过0.019 mm);
(3)厚度: 0.5 mm±0.02 mm;
(4)维氏硬度:HV=135±15;
(5)质量和粗糙度: 材料的成分和特性应一致。将镍片卷成光滑的圆筒,表面应光洁。套筒应纵向切割,并且不应有弯曲、波度、压痕、夹杂物、油脂和其他缺陷。

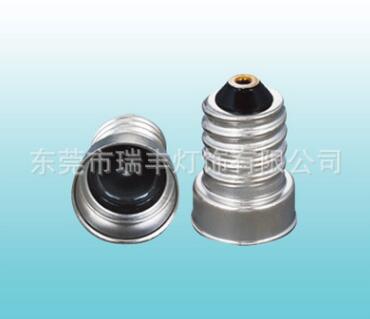

E12灯头产品图
E12灯头产品图

二、温升试验镍圈具体规格:

 序号
 名称
对应标准
 1
 E12温升试验灯座
 符合IEC60360标准要求,3,,内径13.5mm

三、检验测试内容

检验

项目

检验

工具

检验

依据

检验标准/方法

抽样

数量

缺陷等级

1.

外观

目测

样板

工程资料

BOM表

表面处理效果、颜色与样板相符性

按抽样计划进行抽取样品



B

制造厂商或商标、额定电压、额定电流、标准号、认证标志;

B

灯头型号、电压、电流、认证标志清晰、齐全灯头螺纹口圈表面应洁净、光亮、不应有折皱

B

导线表面光滑、无划伤,穿过的部件无锐棱、毛刺,绝缘厚度均匀,

线头处理参照样品(浸锡、铆端子)

C

接线固定螺丝无掉落。灯头弹片及五金件要求无松动、倾斜、与灯头接触良好,

B

表面无锈迹,材料厚规格符合要求无裂痕、破损

C

2.

尺寸  规格

游标卡尺

千分尺

样板

工程资料

图纸

BOM表

陶瓷总高与台阶尺寸参照样品,允许±1mm

灯座底部至弹片位置17.00mm±0.50mm

B

带线尺寸(横截面积*线长)股数*单股线径都应符合签样或资料要求。;

B

灯座螺口圈螺纹有效长度应满一圈半以上,螺纹高度不得小于7mm

B

灯座螺口圈的内径尺寸24.60mm-25.20 mm,;

B

灯座内触点弹片厚度要求不低于0.38mm,检查引线末端根据资料要求是否需加锡;灯壳厚度不低于0.20mm

B

与绝缘垫片配合正确,垫片尺寸

B

灯头螺丝孔大小需满足要求

B

3.

耐压测试及防触电保护

耐压测试仪

GB7000.1



测试方法:施加于灯头两极间,历时3~5S的交流,漏电流设定1mA,无超漏飞弧现象。

额定电压125V  测试电压 1500V      3-5S

额定电压2A/250V  测试电压 2500V   3-5S

额定电压4A/250V  测试电压 4000V   3-5S

额定电压500V  测试电压 4500V      3-5S

额定电压600V-750V  测试电压 5000V  3- 5S

按抽样计划进行抽取样品



A

用手指用力试验,在正常情况下使用和安装时,带电部件不应被触及

每批10-20PCS

A

检验

项目

检验

工具

检验

依据

检验标准/方法

抽样

数量

缺陷等级

4.

材质

目测/  吸铁石

样品

灯头接触弹片、接线柱均为铜镀镍,螺口圈为电镀铁件;



每批3-5PCS

B

5.

应变拉力测试

吊重块

拉力计

内控标准

锁线螺丝试装无滑牙。安装牢固、安装方式正确、无松动、

导线可靠连接,能承受3Kg·2S的拉力

B

6.

扭力

测试

扭力   测试仪

内控标准

旋转扭力不超过2NM,最大安全承载重量2Kg,接受正常使用情况安装,灯泡应能正常拧入、拧出灯座,不应引起金属灯壳松动或脱落;

B

7.

耐温

试验

高温箱

GB7000.1

线材整体需符合标识的温度要求;高温测试无任何变异,      防火PVC-120℃、陶瓷200℃,灯头接触弹片恢复性强,不允许有变形或熔融(接合灯头线额定耐温限度),时间2H

B

8

.试摔

卷尺

内控标准

灯座耐碰撞,下落高度10cm 10次不应引起灯座严重破裂;

B

9.

阻燃

实验

灼热丝测试仪

GB7000.1

针对热塑性材料,对加热到650℃的镍络灼热丝对部件进行试验,样品的任何火焰或燃烧特在灼热丝离开后的30S内熄灭,落下的燃烧物或融化物不应使水平铺在样品下200mm±5mm单层薄纸着火

B

10.

实装

相应标准配件

内控标准

要求触点弹片和导线的铆接稳固、无松动(端子外接型,不能有影响连接0.5-1 平方毫米导线,要求连接10次,不能引起端子及固定螺丝打滑等异样导致接触不良故障)

产品接受标准以装配为主,用标准灯头进行试装触点弹性强,能够保证互换性;

按抽样计划进行抽取样品

B

11.

耐久性实验

调压器

电脑加速老练试验仪

GB7000.1

测试标准:测试环境:保持25±5℃

(白炽灯/节能灯)240H,每隔21H断电3H,持续10次,不熔融或变色,电压:1.05倍

(气体放电灯)168H,每隔21H断电3H,持续7次不熔融或变色 电压:1.1.0倍

3-5PCS

B

备注:

特殊产品以样品为准,每批来货时必需解剖1-2PCS分析灯头结构和弹片材质;

第1、2、3、4、5、6、7、8、10项测试为每批进货必须检验项目;

第9、11项测试时机:

1. 更换供应商,首批进货

2. 变更材质或更改制作工艺.结构改良

3. 正常进货为半年随机抽取样本测试一次
