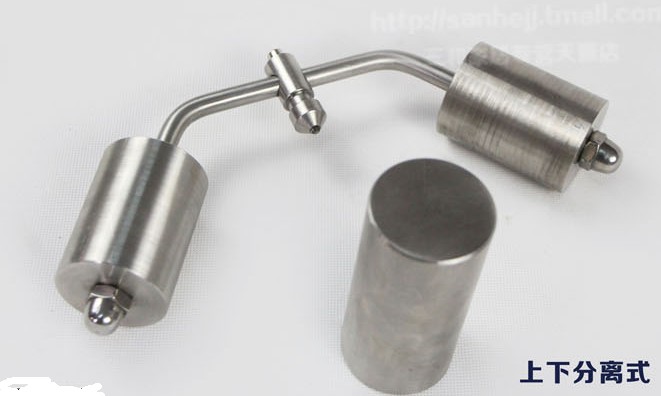

1.球直径5mm(R2.5mm) 2.总试验压力:20N±0.2N 3.样品支座:直径50mm、长度100mm实心不锈钢圆柱体 4.制作材料:全部采用不锈钢材料 5.参照标准:GB4706.1-2005、GB2099.1-2008、GB/T5159.21-2006、IEC60695-10-2:2003 备注:球压试验仪另需要个高温箱(烤箱)配套使用
球压试验是将钢球(R2.5mm)和总试验20N±0.2N的球压试验仪,压在呈水准状态且置于加热箱内的试品表面上,在试品规定的温度下经60min+2min/0min后,将试品快速(<10s)侵入20℃±5℃水中冷却6min,从水中取出3min内测量试品表面压痕直径,视压痕直径是否超过2mm来评定试品在该规定的温度下的耐热变形能力. 1. 按试验要求先将球压试验装置放在加热箱内足够长的时间,以确保试验开始之前,球压试验装置已经达到稳定的试验温度。 2. 将被试部件放置在支承座上,使之与支承座直接接触。 3. 将被试部件的表面置于水平位置,将钢球压住该表面(见下图)。试验要在标准规定温度的加热箱内进行。
本装置用过之后擦拭干净,放在室内干燥、无尘的地方。

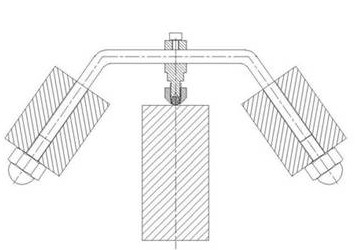

结构图示意图:
